Lab5week06 การสร้างแบบจำลองพื้นผิว

 การสร้างแบบจำลองพื้นผิว

- การประมาณค่าช่วง IDW

- การประมาณค่าช่วงโดยวิธี Natural Neighbor

-  การประมาณค่าช่วงโดยวิธี Spline
- การประมาณค่าช่วงโดยวิธี Kriging
- การประมาณค่าช่วงโดยวิธี Trend
- การสร้างพื้นผิวแบบโครงข่ายสามเหลี่ยม TINS

การประมาณค่าช่วง IDW

Catalog > RTArcGIS > Clickขวาสร้างแฟ้มข้อมูลชื่อ Inter_eisssly

มาที่ RTArcGIS > Kanburi > SPOT > ลากข้อมุลจุดลงมาที่ Display Area

ดูค่าความสูงโดยการClickขวาที่ SPOT > Open Attribute

จะปรากฏหน้าต่างดังภาพ

 จากนั้นมาที่ArcToolbox > Spatial Analyse  Tools > Interpolation > IDW

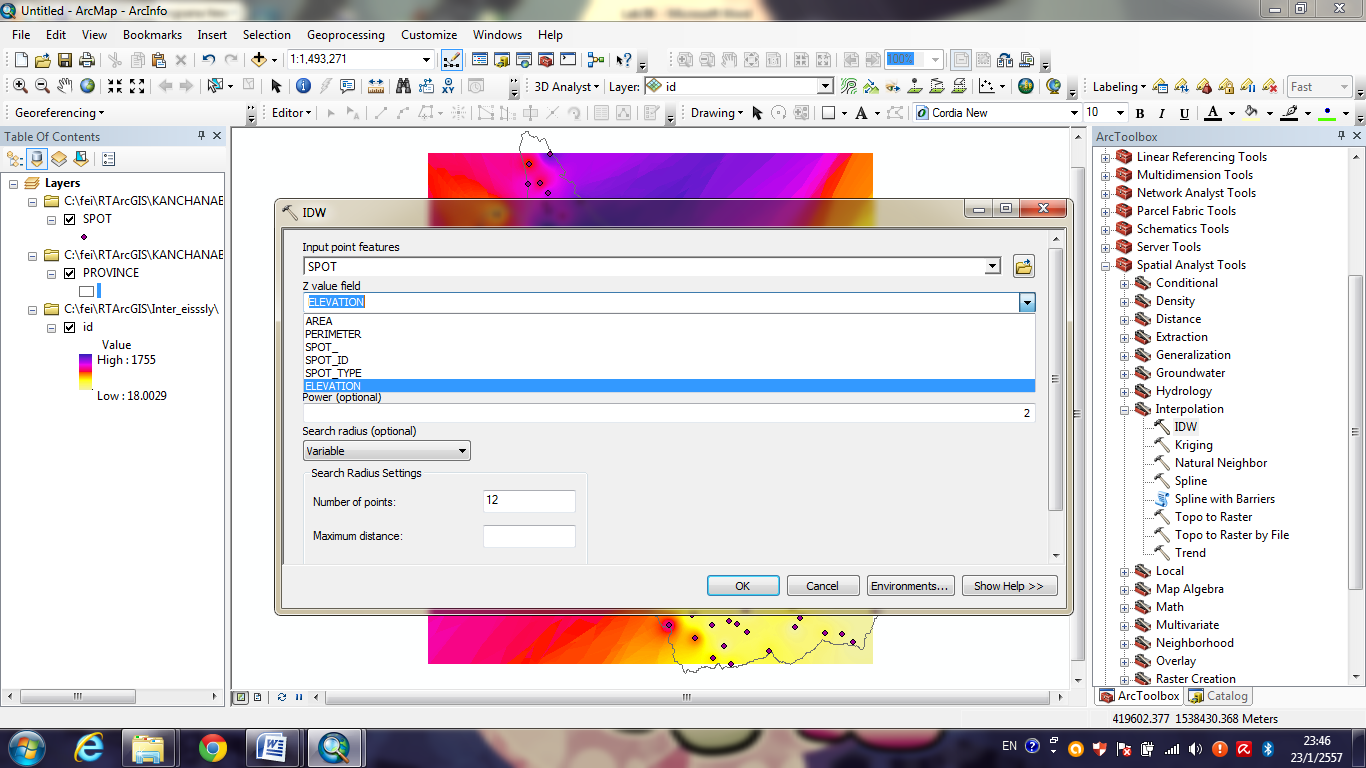

 คลิกเข้าไปที่ IDW > ที่ช่อง Input เลือก SPOT

 ช่อง Z value เลือก ELEVETION

 จากนั้นช่อง Output raster ตั้งชื่อว่า ID



ที่ช่อง Output cell size ใส่ค่า 40 > OK

เมื่อโหลดเสร็จก็จะได้ข้อมูลขึ้นมาดังภาพ ( DEM หรือข้อมูลเชิงเลข )

 เปลี่ยนสีข้อมูล Symbology > Stretched > เลือกสีที่ต้องการ

กด Ok

 ไปที่ RTARC > KANCHANABURI >Kanburi > PROVINCE ลากPROVINCE ลง

Clickขวา เลือก No Color

จากนั้นมาที่ ArcToolbox  > Spatial Analyse  >  Interpolation  >  IDW

คลิกเข้าไปที่ IDW > ที่ช่อง Input point feature เลือก SPOT

ช่อง Z value field เลือก ELEVETION

จากนั้นช่อง Output raster ตั้งชื่อว่า ID2

ที่ช่อง Output cell size ใส่ค่า 40

เลือก Enviroment

จะปรากฏหน้าต่าง Enviroment Setting >

Processing Extent>Extent>Same as layer PROVINCE

จากนั้นเลือก Raster Analysis

ในช่อง Mask>PROVINCE>Ok

จะปรากฏดังภาพ

การปรับเลือกสี Symbology > Stretched  > เลือกสี > OK

ที่หน้าต่าง Layers เลือกแสดงเพียง Idw_shp3

การประมาณค่าช่วงโดยวิธี Natural Neighbor

ไปที่ ArcToolbox>Spatial Analyst Tools >

Interpolation > Natural Neighbor

Input point feature > SPOT

Z value field > ELEVATION

Output raster > Natural_shp1 > Save

Output cell size > 40

Environments > Processing Extent > Same as layer PROVINCE

จากนั้นไปที่ Raster Analysis > PROVINCE > Ok

จะได้ข้อมูล PROVINCE ที่ผ่านการประมาณค่าช่วงโดยวิธี Natural Neighbor

การประมาณค่าช่วงโดยวิธี Spline

ArcToolbox > Spline > ใส่ค่าเหมือนเดิม >

ที่ Spline type เลือก REGULARIZED > Ok

ใส่ค่าดังภาพ

Environment > Processing Extent > Same as Layer PROVINCE

Raster Analysis ในส่วน Mask เลือกPROVINCE

กด OK

ผลลัพธ์ที่ได้จากการ Spline แบบ REGULARIZED

Spline TENSION

ArcToolbox > Spline > ใส่ค่าเหมือนเดิม >

ที่ Spline type เลือกTENSION > Ok

Raster Analysis > PROVINCE > Ok

จะปรากฏผลลัพธ์ที่ได้จากการ Spline แบบ TENSION ดังภาพ

การประมาณค่าช่วงโดยวิธี Kriging

ArcToolbox > Spatial Analyst Tools > Interpolation > Kriging

Input point feature > SPOT

Z value field > ELEVATION

Output surface raster > kringing _shp1

Output cell size > 40 >  Environments…

Raster Analysis > PROVINCE > Ok

Processing Extent >  Same as Layer PROVINCE

กด Ok

จะปรากฏดังภาพ ข้อมูลผ่านการ Kriging ข้อมูลมีความหยาบ

การประมาณค่าช่วงโดยวิธี Trend

Arc toolbox > Spatial Analyst tools > Interpolate > Trend

ตั้งค่าดังภาพ ในส่วน Polynomial order เลือกเป็น1 > Environments

Processing  Extent > Extent เลือก Same as Layer PROVINCE

Raster  Analysis >  Mask เลือก PROVINCE > OK

                                                                                                  ข้อมูลหลังจากผ่านการ Trend

จากนั้นลองเปลี่ยนค่าที่ส่วนPolynomial order เป็น 3

ตั้งค่าดังภาพ ในส่วน Polynomial order เลือกเป็น 3 >  Environments

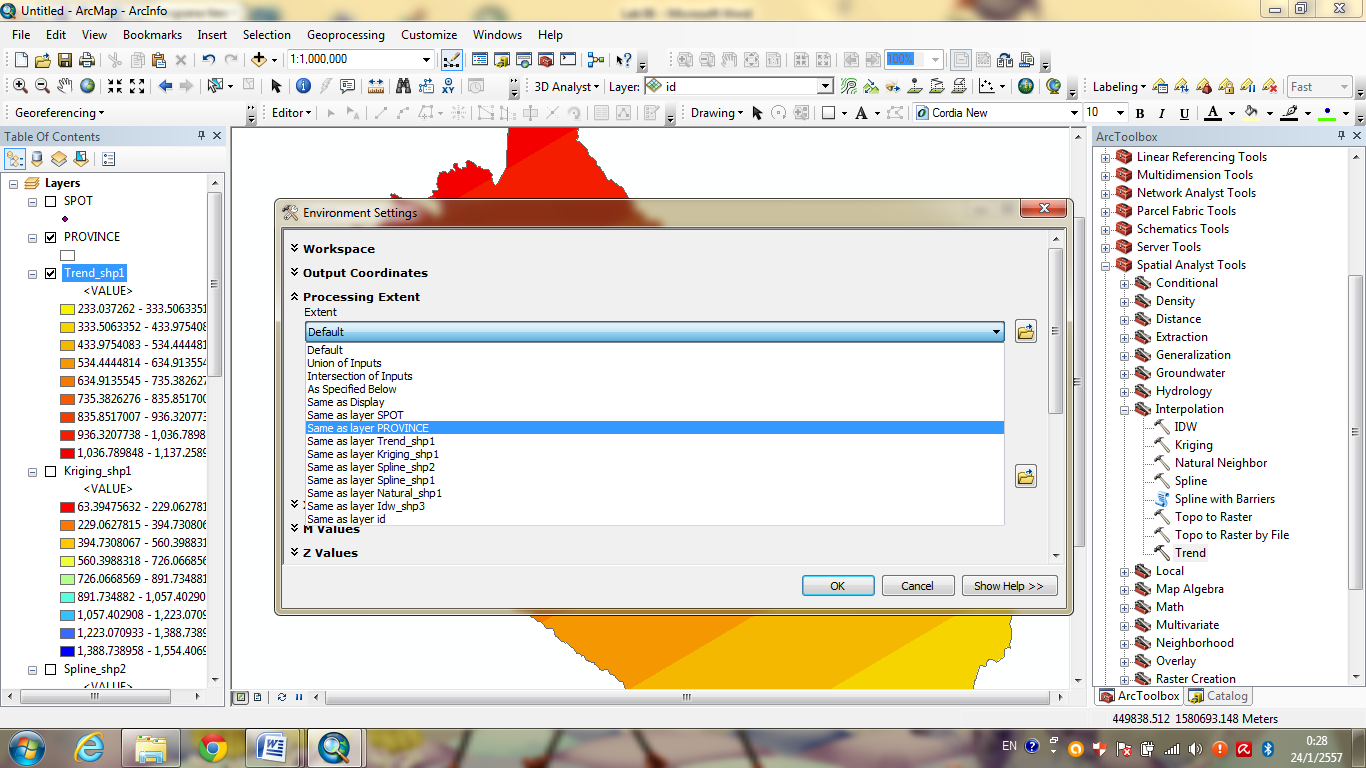

Processing Extent> Extent เลือก Same as Layer PROVINCE

Raster Analysis > Mask เลือก PROVINCE > OK

จะปรากฏภาพที่ทำการ Polynomial order เลือกเป็น 3

การประมาณค่าช่วงโดยวิธี Topo to Raster

วิธีTopo to raster นั้นไม่เพียงแต่ใช่ข้อมูลจุด ยังต้องมีข้อมูลเส้น

contour Stream ขอบเขตลากข้อมูล SPOT, STREAM, CONTOUR, PROVINCE

Arc toolbox > Spatial Analyst tool > Interpolate > Topo to Raster

Input Feature เลือกข้อมูลทั้งหมด

ตั้งค่า โดยเรียงข้อมูลตามภาพ

ตั้งค่าดังนี้

Topo to Raster เป็นการออกแบบมาเพื่อสร้างแบบจำลองความสูงเชิงเลขทางอุทกศาสตร์

การสร้างพื้นผิวแบบโครงข่ายสามเหลี่ยม (TINS)

ใช้ข้อมูล PROVINCE, SPOT, CONTOUR, STREAM

ไปที่ Arc Toolbox > 3D Analyst Tools > TIN Management > Crate TIN

ในส่วน Input เลือกนำเข้าข้อมูลทั้งหมด ดังภาพ

ในช่อง Output เลือกพื้นที่จัดเก็บ

ตั้งค่าดังภาพ > OK

จะได้ข้อมูลที่ทำการ TIN ดังภาพ

จากนั้นเลือกข้อมูล TIN เลือก Properties

Symbology > ติ๊กนำเครื่องหมายถูกที่ Edge types ออก > OK

ก็จะได้ภาพแสดงพื้นผิวแบบโครงข่ายสามเหลี่ยม

ข้อมูลมีปริมาณมาก ควรเลือกใช้อย่างถูกต้อง
